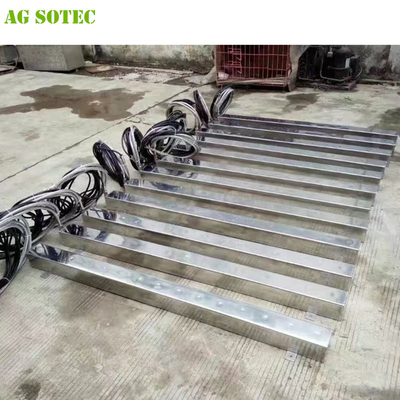

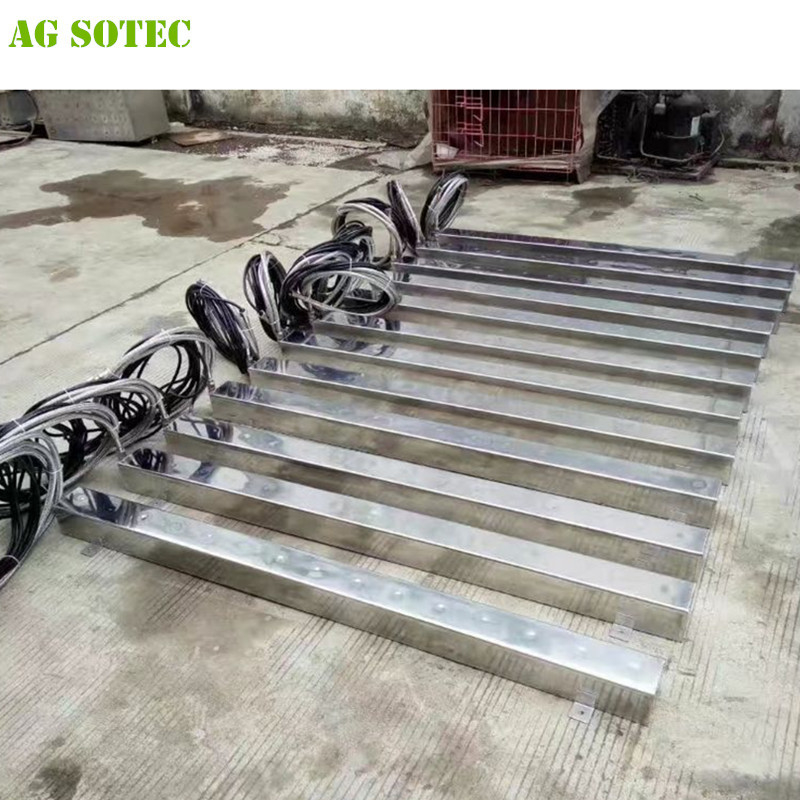

Transducteur ultrasonique existant 28KHZ 40KHZ 120KHZ 1800W de submersible de réservoir
Transducteurs piézoélectriques
Des transducteurs piézoélectriques sont faits de plusieurs composants. (Plomb habituellement le titanate) un disque piezoceramic est serré entre deux bandes d'étain. Quand la tension est appliquée à travers les bandes, elle crée un déplacement dans le matériel connu sous le nom d'effet piézoélectrique. Quand ces transducteurs sont montés à un diaphragme (mur ou fond du réservoir), le déplacement dans les causes piezoceramic un mouvement du diaphragme, qui, consécutivement, cause une pression salue pour être transmis par le soluté dans le réservoir. Puisque la masse de l'en céramique n'est pas bien assortie à la masse du diaphragme d'acier inoxydable, un bloc en aluminium intermédiaire est employé pour améliorer l'adaptation d'impédance pour une transmission plus efficace d'énergie vibratoire au diaphragme. L'assemblée est peu coûteuse de fabriquer en raison du bas matériel et des coûts de la main-d'oeuvre. Pour le nettoyage industriel, cependant, les systèmes piézoélectriques ont plusieurs points faibles.
Notre transducteur immersif est conçu en fonction du client pour votre taille particulière d'application et de réservoir. Il peut être incorporé aux réservoirs existants de n'importe quelle taille et l'a converti en réservoir ultrasonique. Il est commandé par notre impulsion unique a balayé Pleasecontact nous pour des informations spécifiques sur la façon dont nous pouvons créer un pour vos besoins immersifs de transducteur.
La gamme des transducteurs immersifs viennent dans puissances de diverses tailles et fréquences ultrasoniques de fonctionnement. Nous pouvons choisir la taille que vous avez besoin basé sur vos conditions et taille de nettoyage de réservoir. Les systèmes ultrasoniques immersifs de transducteur sont portatifs et peuvent être déplacés s'il y a lieu d'un réservoir à l'autre. Ils sont plus adaptés à quand vous avez déjà un réservoir installé dans votre processus de fabrication ou nous pouvons fournir le système complet comprenant le réservoir.
Des transducteurs ultrasoniques immersifs sont conçus pour l'usage dans de nouveaux ou existants réservoirs de nettoyage d'améliorer la vitesse et l'efficacité de rincer le nettoyage et d'autres processus. Des unités simples ou multi de module peuvent être conçues en fonction du client pour des réservoirs de n'importe quelle taille.
Description de produit
Applications communes – avantages des transducteurs immersifs de nettoyage ultrasonique
- Baisse dans l'addition d'ultrasons aux chaînes de fabrication de fabrication existantes de nettoyage (lignes de nettoyage aqueuses, passivation, batteries de galvanoplastie, ou d'autres processus de finition de partie qui exigent de l'agitation de frottement de surface microscopique)
- La conception résistante de boîte d'acier inoxydable avec les composants complètement scellés tiennent compte du nettoyage ultrasonique de précision en conditions normalement trop dures pour une telle électronique de précision
- Corps de valve et tubulures avec de petits internals non accessibles pour nettoyer par le jet obligatoire ou le retrait mécanique
- Nettoyage de pièces d'acier inoxydable de dispositif médical
- Nettoyage aérospatial de pièces
- Nettoyage ultrasonique de partie des liquides réfrigérants de usinage solubles dans l'eau, des puces, de la substance particulaire, et des huiles vraies d'usinage/de coupure, polissage, polissage et recouvrement des composés qui exigent la surface mécanique frottant pour enlever.
- Lavage général pour l'entretien, la fabrication, la reprise et/ou le re-usinage.
Configurations communes :
Puisque des boîtes ultrasoniques submersibles le plus généralement sont ajoutées à l'acier inoxydable existant et à d'autres réservoirs basés métalliques, les boîtes et la puissance ultrasonique sont faites d'adapter de tels réservoirs. Nous pouvons facilement transformer nos ultrasons immersifs en n'importe quel classement par taille de configuration de réservoir prié pour votre application avec peu à aucune évaluation faite sur commande supplémentaire de taille.
Brève introduction des transducteurs ultrasoniques immersifs :

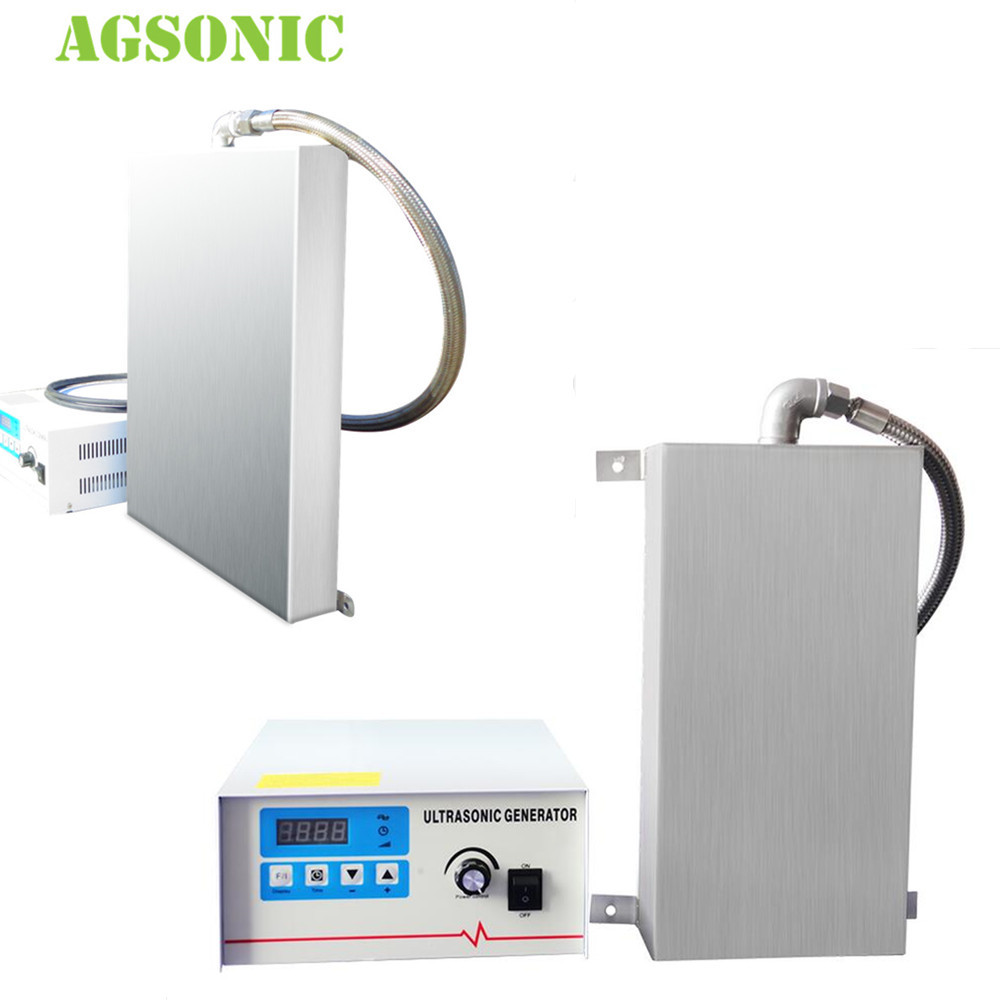

Les transducteurs ultrasoniques immersifs sont des clôtures scellées d'acier inoxydable qui tiennent compte d'ajouter des ultrasons aux pièces nettoyant de nouveaux réservoirs ou s'ajoutant sur les réservoirs, l'équipement et les systèmes existants.
Le nombre et le placement du paquet submersible de transducteur
Il y a le pour - et - le contre aux deux itinéraires d'entrée. Beaucoup de clients préfèrent acheter les paquets de style de la canalisation de transducteur parce qu'ils ne veulent pas faire un trou en dessous de leur réservoir. L'inconvénient principal à utiliser des canalisations verticales est qu'elles peuvent interférer la couverture ou d'autres pièces de système qui sont installées sur le dessus. La plupart des submersibles d'AGSONIC sont faits sur commande construits afin de maximiser l'efficacité du système ultrasonique et réduire au minimum les taches mortes possibles. Nous sommes le seul fabricant pour offrir ce service à aucune charge supplémentaire. Nous avons également une ligne des systèmes submersibles ultrasoniques standard disponibles.
Si vous pensez que votre réservoir de nettoyage existant peut convenir pour adapter au contact de nettoyage ultrasonique svp nos techniciens à AGSONIC et nous serons heureux de te fournir plus d'information et une citation pour un système submersible fait sur commande.
Les transducteurs ultrasoniques immersifs n'exigent pas de l'attachement au réservoir (autre que pour les tenir en position) de fonctionner efficacement. En conséquence, des transducteurs peuvent être déplacés du réservoir au réservoir et ont placé de la manière prescrite pour des applications spéciales une fois nécessaires. De diverses options de montage sont montrées ci-dessous.
Types immersifs de transducteur :
Monunted inférieur - au-dessus de boîte de jonction supérieure
Inférieur monté avec la double cloison étanche
Inférieur monté avec la cloison étanche simple
Inférieur monté avec au-dessus du tuyau supérieur
Côté monté avec au-dessus du tuyau supérieur
Le côté a monté avec la cloison étanche par le mur latéral
Le support peut être ou mur ou le fond a monté, selon l'application. Les unités sont embarquées entièrement assemblées et exigent seulement l'insertion simple dans le réservoir avant utilisation.
Caractéristiques :
| Modèle |
Matériel |
Transducteurs |
Volume prévu |
Taille de boîte |
Câble
avance- |
Ultrason |
Puissance ultrasonique |
| (millimètre) |
(PCs) |
(l) |
(millimètre) |
|
(kilohertz) |
(w) |
| TZ-1003 |
SUS304/SUS316L |
3 |
15 |
250x150x100 |
Tube rigide
Tube flexible |
28/40 |
150 |
| TZ-1006 |
6 |
30 |
305x250x100 |
300 |
| TZ-1012 |
12 |
60 |
355x250x100 |
600 |
| TZ-1018 |
18 |
90 |
406x305x100 |
900 |
| TZ-1024 |
24 |
120 |
500x355x100 |
1200 |
| TZ-1030 |
30 |
150 |
550x406x100 |
1500 |
| TZ-1036 |
36 |
180 |
500x460x100 |
1800 |
FAQ
Quel est paquet immersif de transducteur et comment le nettoyer efficacement ?
Systèmes ultrasoniques submersibles :
- Permet aux réservoirs existants d'être augmenté avec des capacités de nettoyage ultrasonique
- Deux styles de montage : cloison étanche ou canalisation verticale.
- AGSONIC fournit des instructions complètes et l'assistance technique notent svp :
- Les systèmes submersibles ne sont pas appropriés pour l'usage avec les réservoirs en plastique
- Les clients seront responsables du montage des paquets de transducteur achetés d'AGSONIC.
Quel champ d'application peut être submersible utilisé ultrasonique
- Particulièrement dans le nettoyage aequeous, électronique etc. dégraissant, de galvanoplastie, médical technologie, nettoyage de moule, optique.
- Adapté à l'application sur le fond de réservoir ou les murs latéraux
Grâce de nettoyage primaire- et fine à SIMPLE et à la Double-technologie
